Oft sind Sie daran interessiert, eine Gleichung oder eine Funktion in Excel zu zeichnen. Glücklicherweise ist dies mit integrierten Excel-Formeln einfach zu bewerkstelligen.
Dieses Tutorial enthält mehrere Beispiele zum Zeichnen von Gleichungen / Funktionen in Excel.
Angenommen, Sie möchten die folgende Gleichung zeichnen:
y = 2x + 5
Das folgende Bild zeigt, wie die y-Werte für diese lineare Gleichung in Excel im Bereich von 1 bis 10 für die x-Werte erstellt werden:
Markieren Sie als nächstes die Werte im Bereich A2: B11. Klicken Sie dann auf die Registerkarte Einfügen. Innerhalb der Gruppe Diagramme, klicken Sie auf den Diagrammoption namens Streudiagramm.

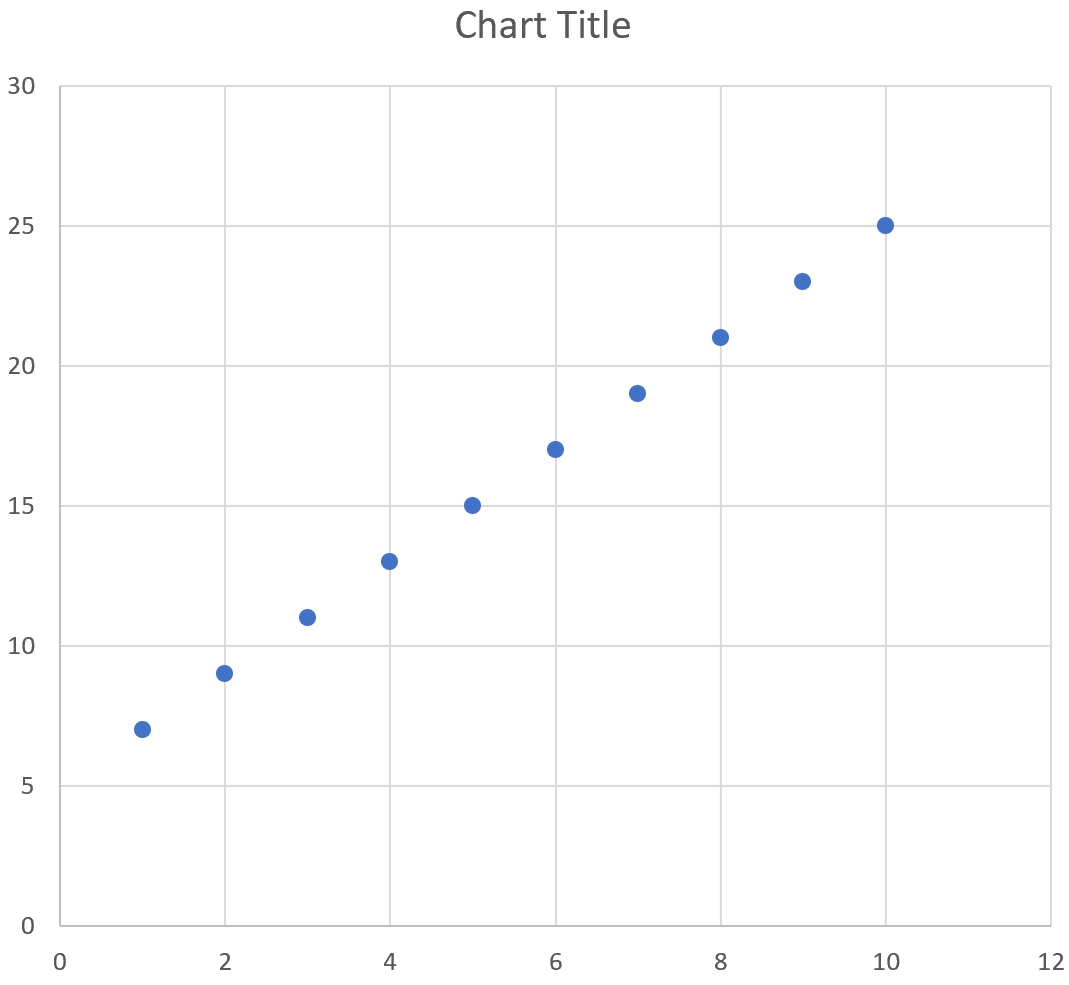

Das folgende Diagramm wird automatisch angezeigt:
Wir können sehen, dass die Darstellung einer geraden Linie folgt, da die von uns verwendete Gleichung linearer Natur war.
Angenommen, Sie möchten die folgende Gleichung zeichnen:
y = 3x 2

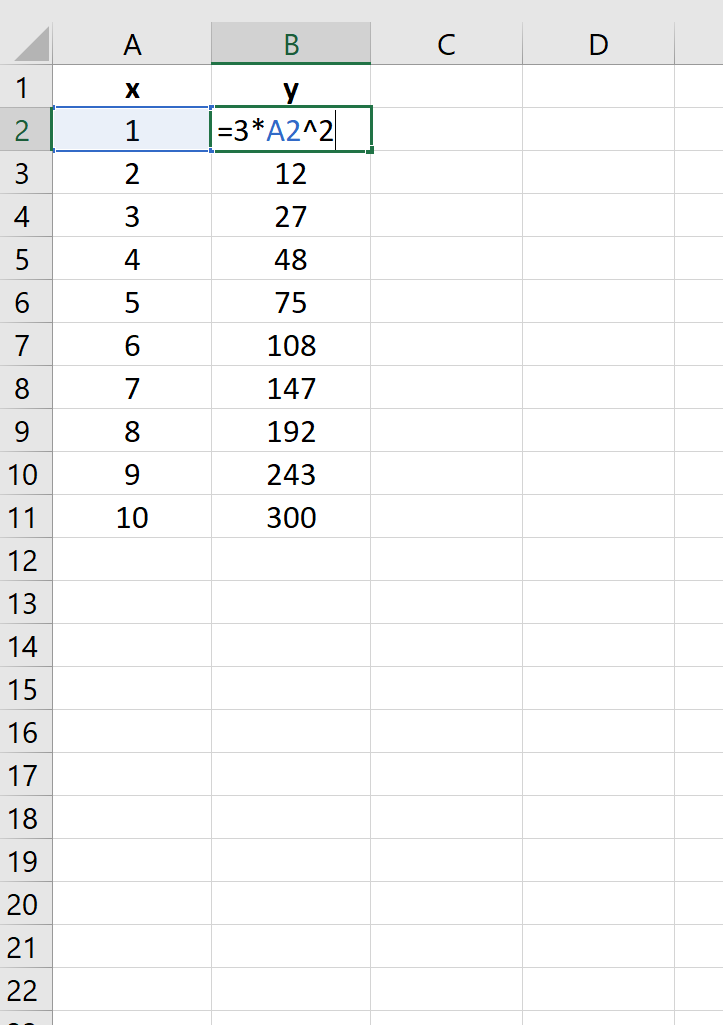

Das folgende Bild zeigt, wie die y-Werte für diese Gleichung in Excel im Bereich von 1 bis 10 für die x-Werte erstellt werden:
Markieren Sie als nächstes die Werte im Bereich A2: B11. Klicken Sie dann auf die Registerkarte Einfügen. Innerhalb der Gruppe Diagramme, klicken Sie auf den Diagrammoption namens Streudiagramm.

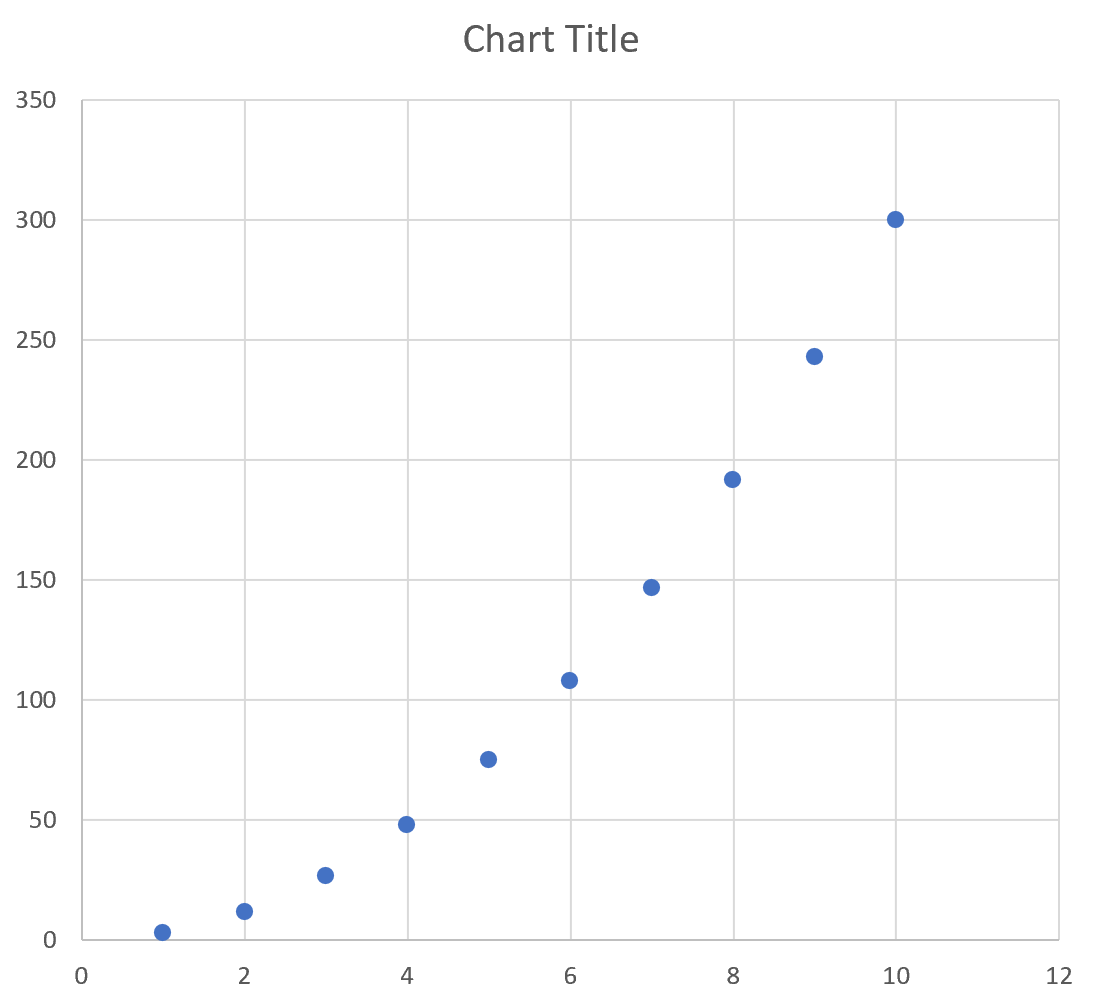

Das folgende Diagramm wird automatisch angezeigt:
Wir können sehen, dass das Diagramm einer gekrümmten Linie folgt, da die von uns verwendete Gleichung quadratisch war.
Angenommen, Sie möchten die folgende Gleichung zeichnen:
y = 1 / x

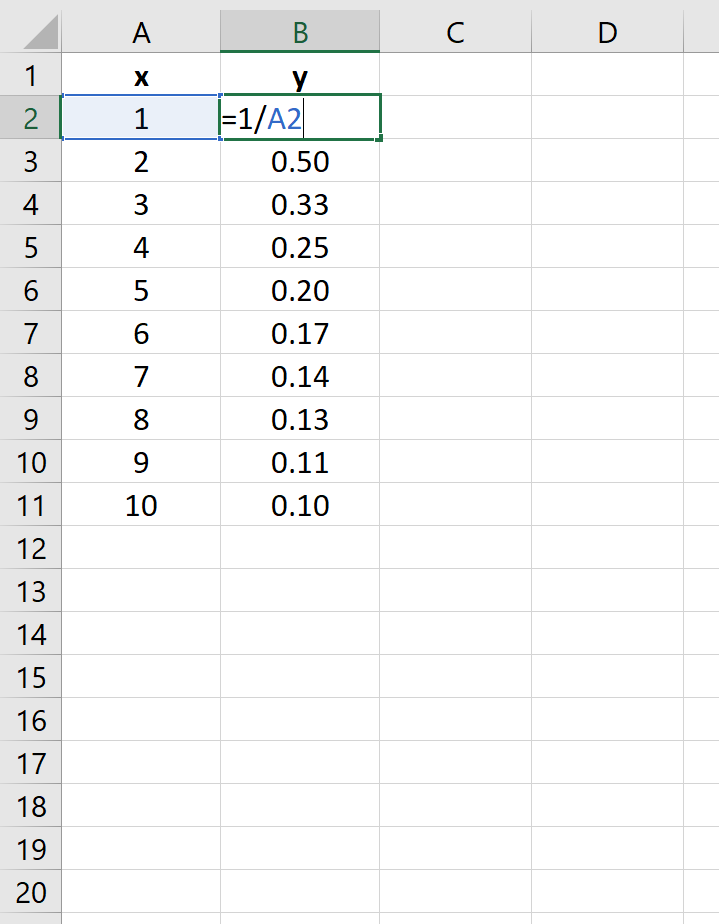

Das folgende Bild zeigt, wie die y-Werte für diese Gleichung in Excel im Bereich von 1 bis 10 für die x-Werte erstellt werden:
Markieren Sie als nächstes die Werte im Bereich A2: B11. Klicken Sie dann auf die Registerkarte Einfügen. Innerhalb der Gruppe Diagramme, klicken Sie auf den Diagrammoption namens Streudiagramm.

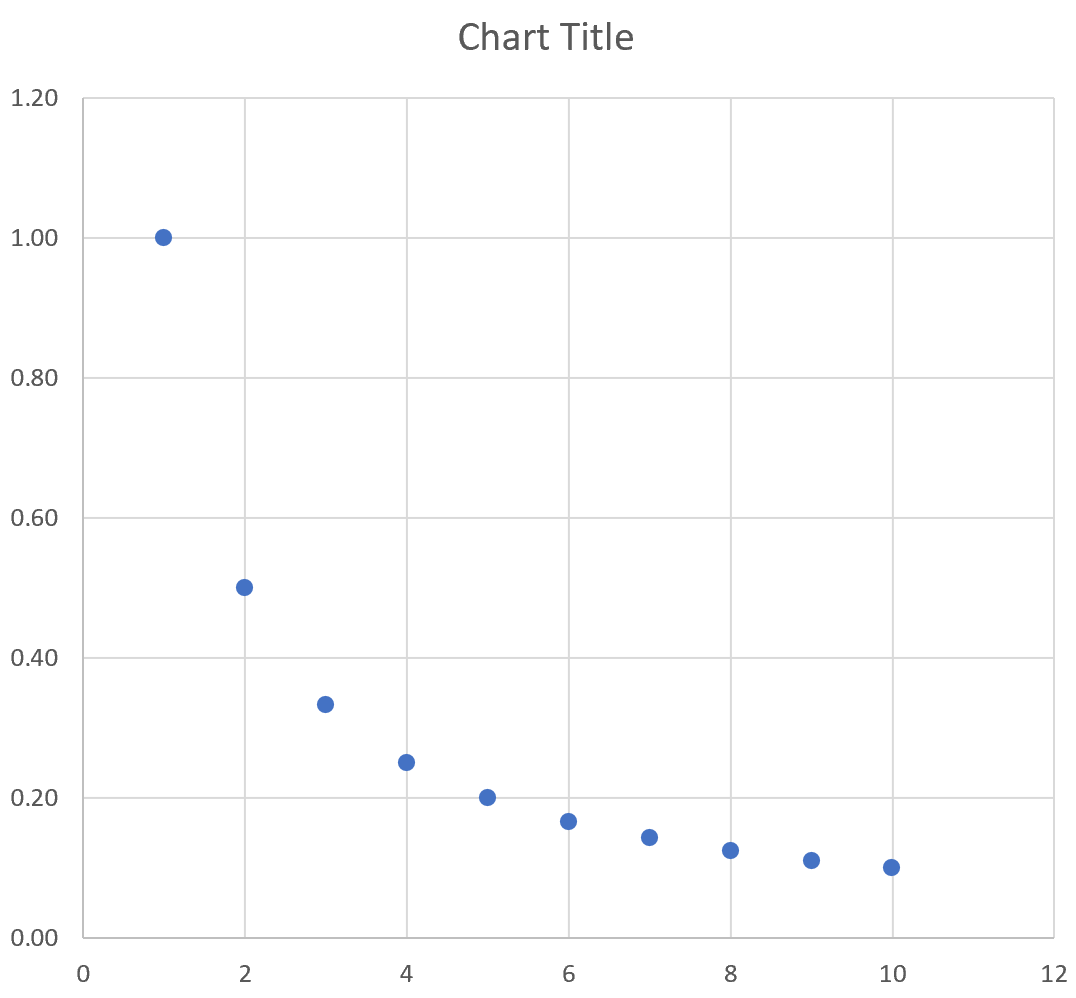

Das folgende Diagramm wird automatisch angezeigt:
Wir können sehen, dass der Plot einer gekrümmten Linie nach unten folgt, da dies die Gleichung y = 1 / x darstellt.
Angenommen, Sie möchten die folgende Gleichung zeichnen:
y = sin (x)

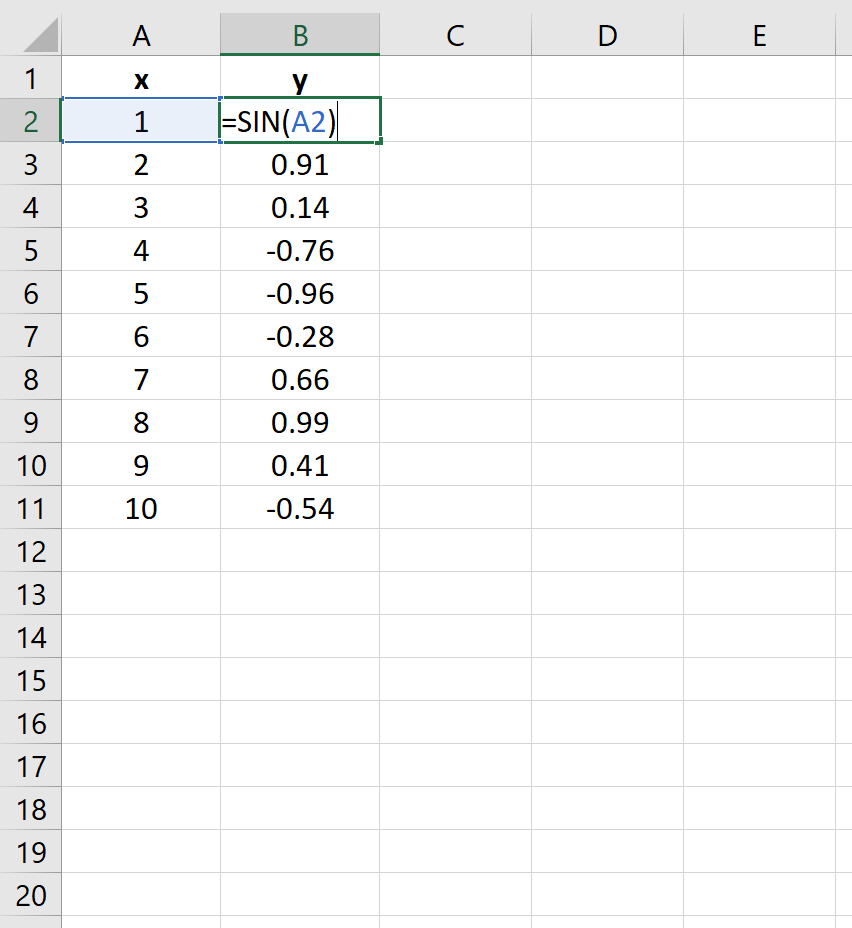

Das folgende Bild zeigt, wie die y-Werte für diese Gleichung in Excel im Bereich von 1 bis 10 für die x-Werte erstellt werden:
Markieren Sie als nächstes die Werte im Bereich A2: B11. Klicken Sie dann auf die Registerkarte Einfügen. Innerhalb der Gruppe Diagramme, klicken Sie auf den Diagrammoption namens Streudiagramm mit glatten Linien und Markierungen.
Das folgende Diagramm wird automatisch angezeigt:
Sie können eine ähnliche Technik verwenden, um eine beliebige Funktion oder Gleichung in Excel zu zeichnen. Wählen Sie einfach einen Bereich von x-Werten aus, die in einer Spalte verwendet werden sollen, und verwenden Sie dann eine Gleichung in einer separaten Spalte, um die y-Werte basierend auf den x-Werten zu definieren.
